タワー式駐車場
SVA-BF
【車いす使用者対応型】
特長
- フラットで広々とした通路スペース
乗降スペースは車いすへの乗り降りや方向転換も可能な幅1.4m、場内から出口までの通路は安心して通ることのできる幅0.9ｍの広さを確保しています。
- 凹凸の少ないフラットパレットの採用
パレット両サイドの立上りをフラット（高さ20ｍｍ以内）とし凹凸部を抑えることで、高齢者や車いすの方の安全な乗降・移動に配慮しました。
- 車いすに座ったまま利用できる操作機器
通常の操作盤と別に、車いす利用者の高さに合わせた操作機器を併設しているため、車いすに座ったまま操作が可能です。

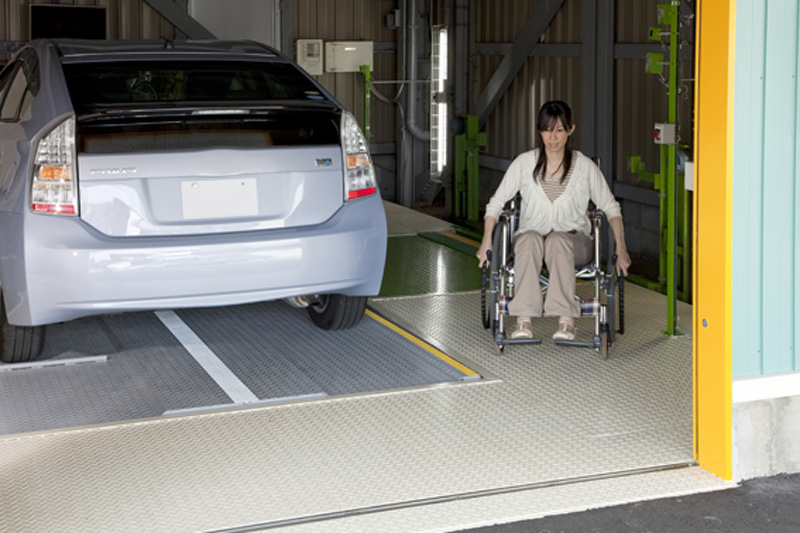

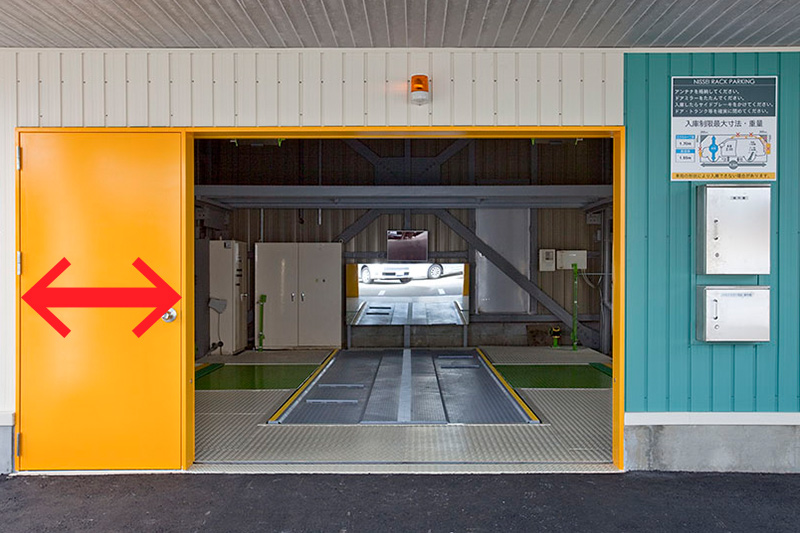

広々と乗降スペースと通路幅
幅1400mmの広々とした乗降スペースを確保しています。また、通路は段差がなく、車いす利用者の方でも安心して通ることができる通路幅を確保しています。

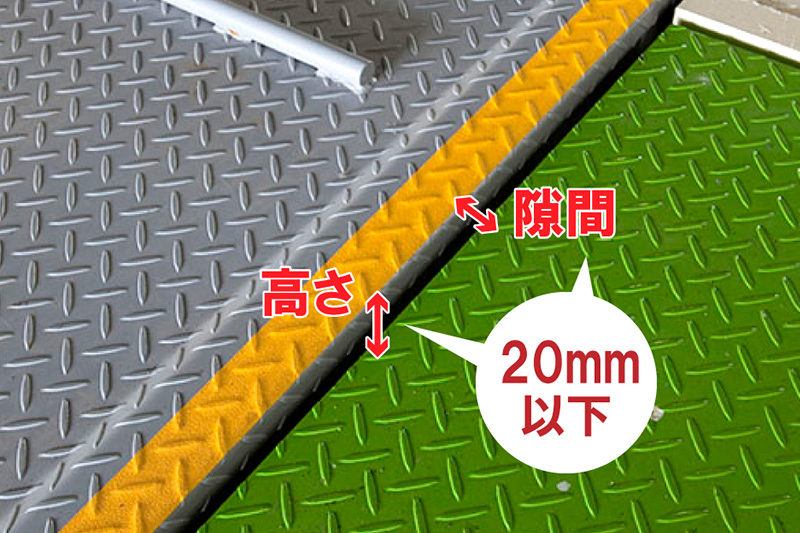

段差・隙間を抑えた「車いす使用者対応パレット」
車の乗り降りや、車いすの出し入れに配慮したフラットタイプのパレットを採用。段差・隙間を抑えた構造で車いすの方だけでなく、お年寄りの方にもやさしい駐車場を実現します。

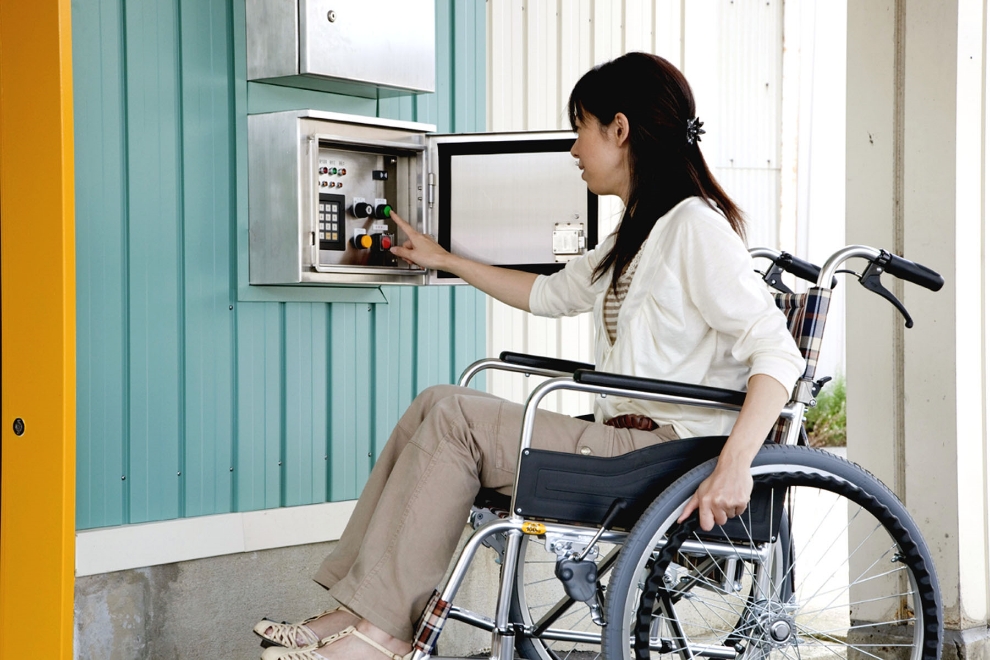

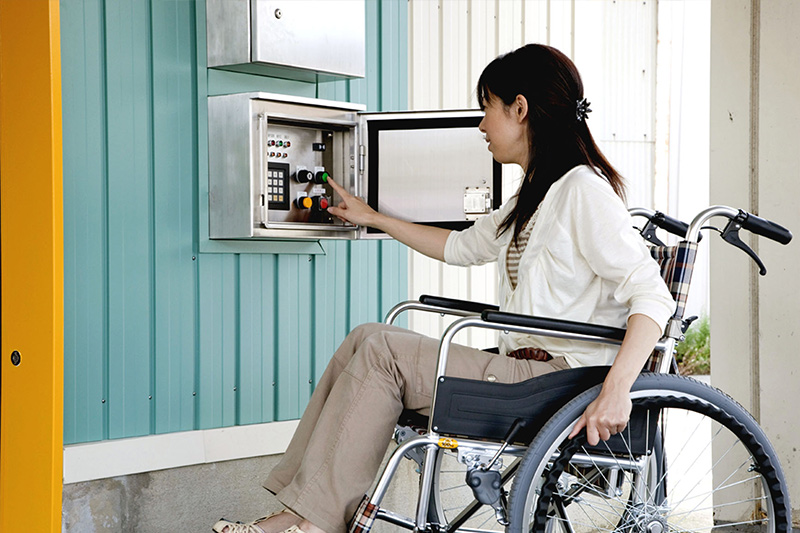

車いすに座ったまま操作できます
入出庫の操作は、高さ1m程度の位置に増設した「車いす利用者用の操作盤」によりストレスなく行うことが可能です。

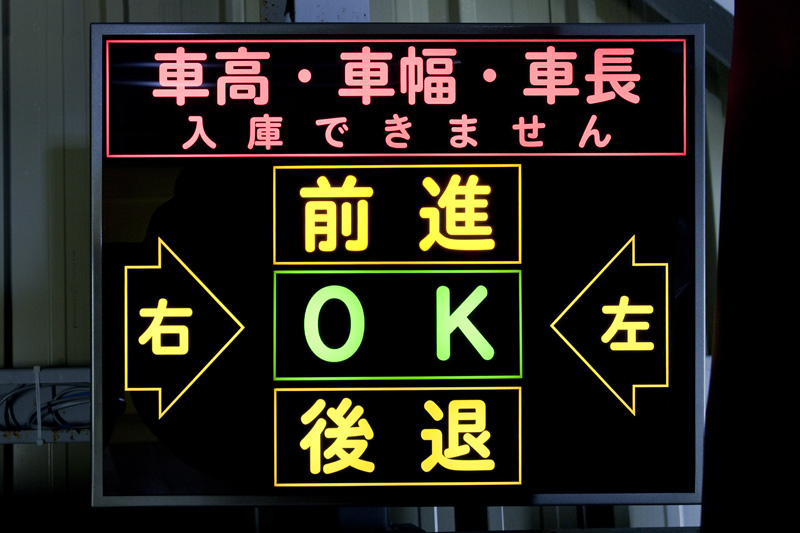

車両の停止位置を確実に誘導
パレット上に正しく車両を停車するために、前後左右のズレをお知らせする「停止位置案内表示板」を設置します。

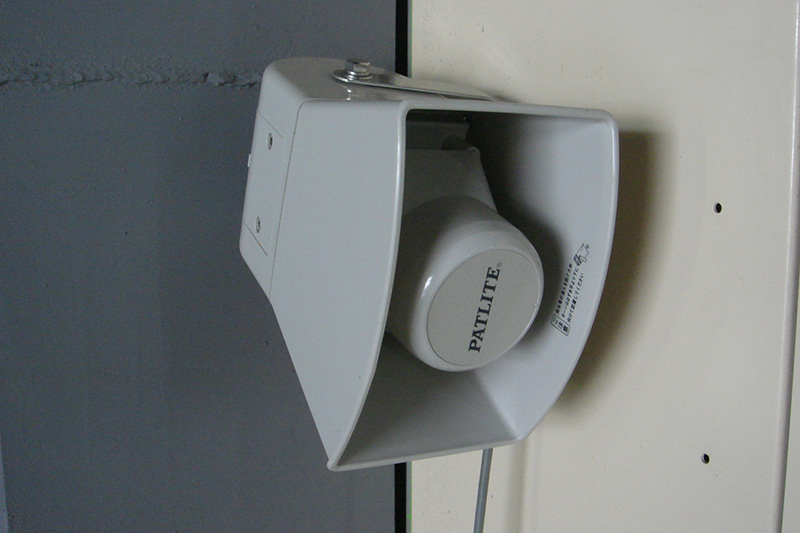

音声設備
車両の入庫時に、停止位置案内表示板と併せて音声ガイダンスによる誘導を行います。
非常脱出出口の有効幅確保
車いす利用者の使用を考慮し、非常脱出口の有効幅を900mm確保しています。

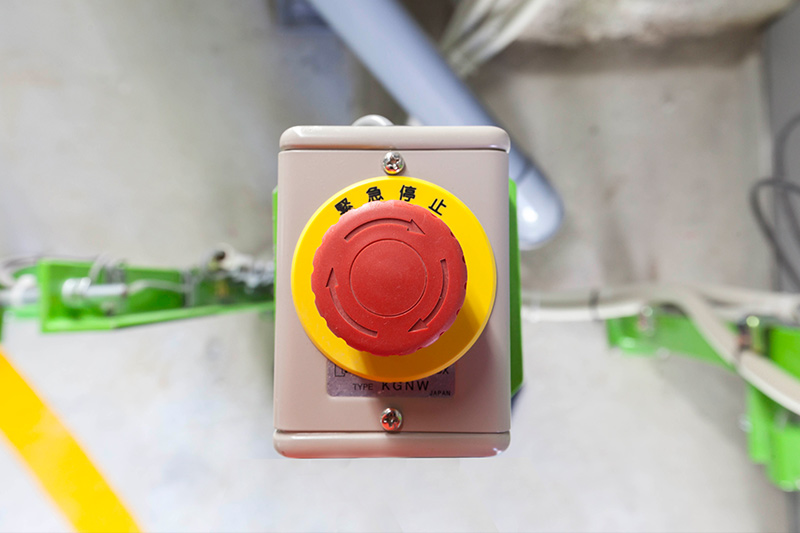

緊急停止スイッチを増設
緊急時、車いすの方でも落ちついて使用できるように９ヶ所の緊急停止ボタンを配置しし、万が一の場合にも備えます。

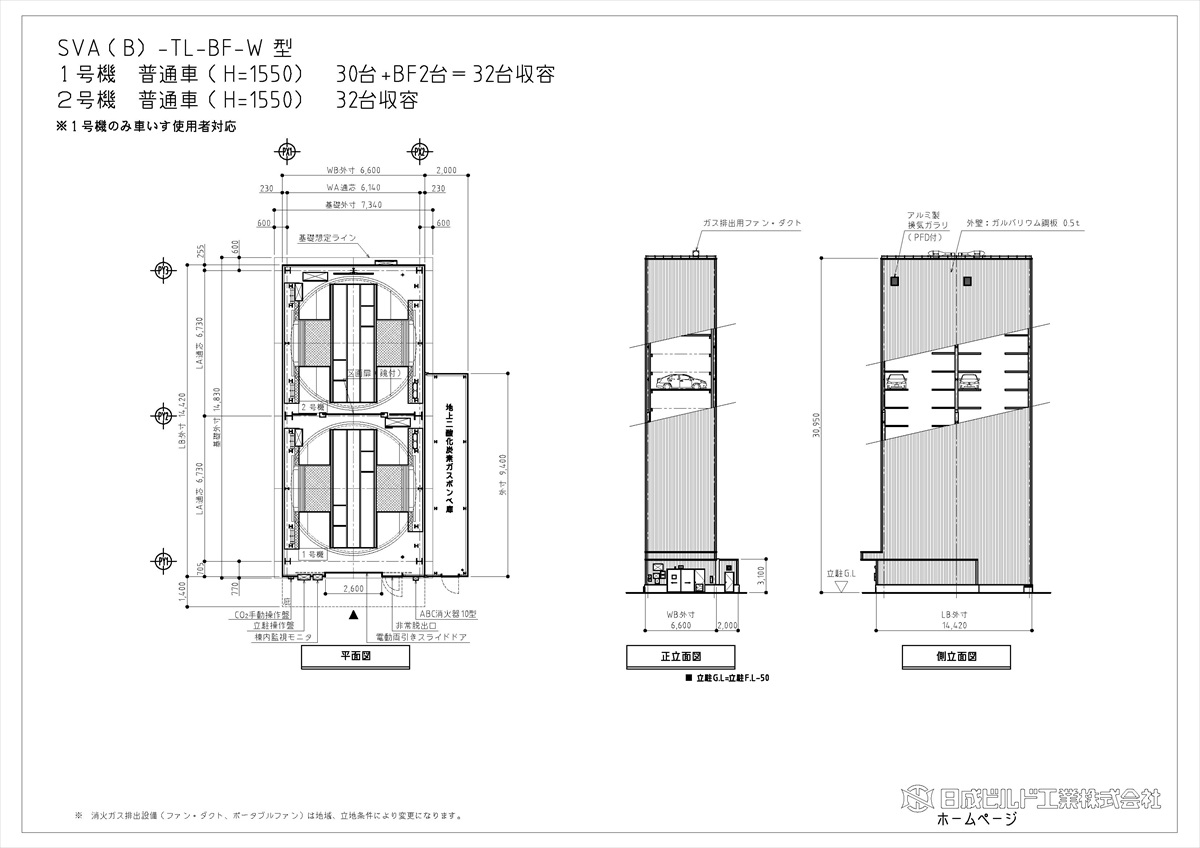

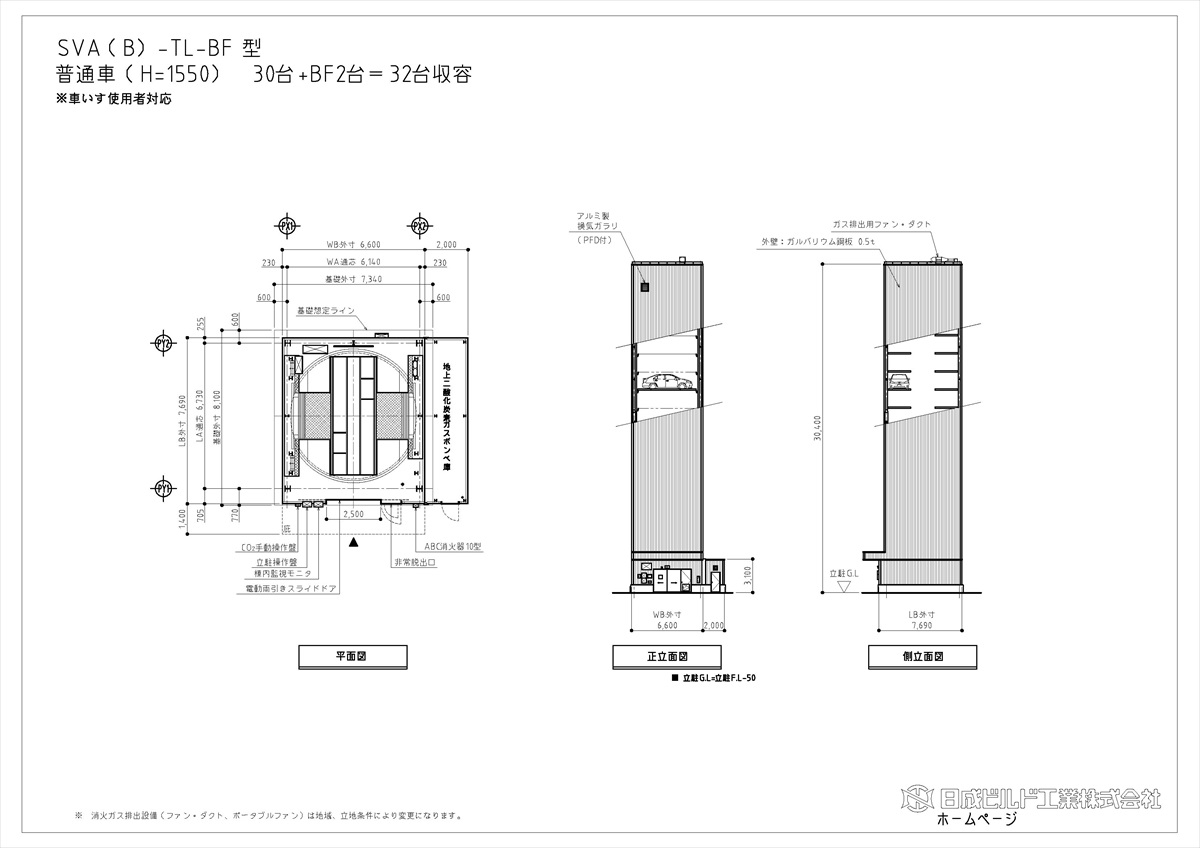

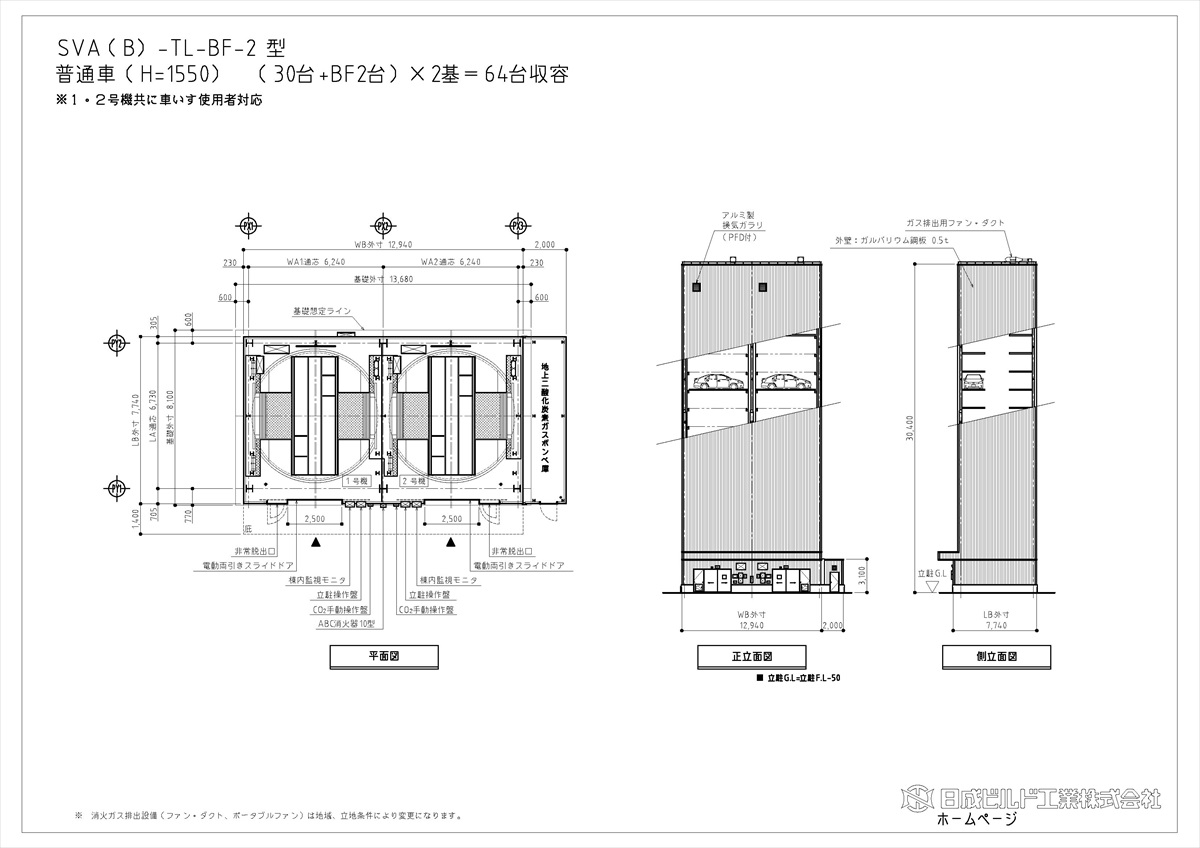

タワー式駐車場の配置例
仕様一覧（単棟タイプ）
収容したい車両の大きさから検討される場合は「パレットサイズ表」、計画地の大きさから検討される場合は「建物寸法表」をご参照ください。
※ AタイプとBタイプでは機械装置の向きが変わります。当社では機械装置の向きを基準に符号（LB・WB）を付与しているため、AタイプとBタイプでは符号（LB・WB）が逆になります。
※ 二酸化炭素ガスボンベ庫の設置位置は物件ごとに協議の上、変更となります。
パレットサイズ表
| パレットタイプ | M型 | ML型 | TL型 | TLL型 | XL型 | |
|---|---|---|---|---|---|---|
| 最大重量(kg) | 2,000 | 2,000 | 2,300 | 2,500 | 2,600 | |
| 最大車体寸法 (mm) |
車長 | 5,015 | 5,200 | 5,300 | 5,300 | 5,400 |
| 車幅 | 1,900 | 1,900 | 1,950 | 2,050 | 2,050 | |
| タイヤ外寸 | 1,850 | 1,850 | 1,900 | 1,900 | 2,000 | |

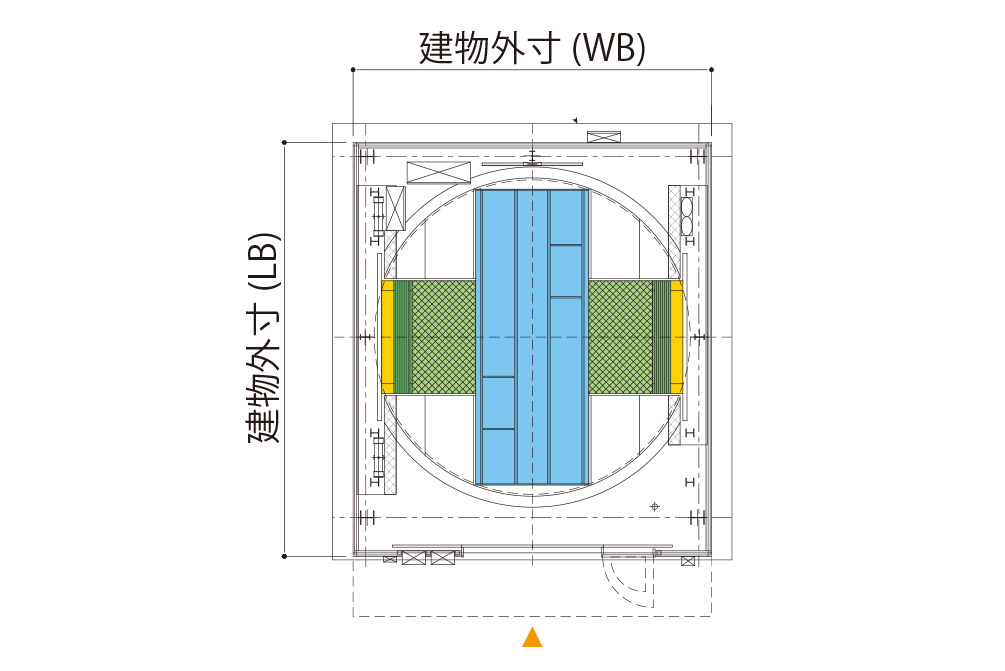

建物平面寸法
| パレットタイプ | M型 | ML型 | TL型 | TLL型 | XL型 | |
|---|---|---|---|---|---|---|
| 通芯寸法 (mm) |
LA | 6,580 | 6,580 | 6,730 | 6,880 | 7,030 |
| WA | 5,840 | 6,040 | 6,140 | 6,140 | 6,240 | |
| 1階外寸法 (mm) |
LB | 7,540 | 7,540 | 7,690 | 7,840 | 7,990 |
| WB | 6,300 | 6,500 | 6,600 | 6,600 | 6,700 | |
※一部地域のみ、塔状比による制限により平面寸法が大きくなる場合があります。
※柱サイズ、建物高さにより平面寸法が大きくなる場合があります。
※上記仕様は予告なく変更を行う場合がございますが、ご了承ください。
