タワー式駐車場
タワー式立体駐車場日成ラック・パーキング

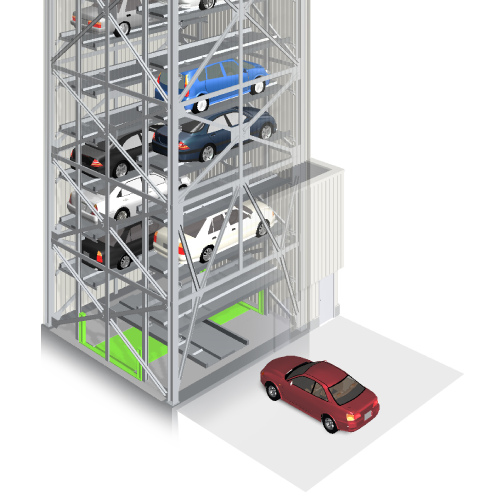

SVA-（B）【90°回転】
SVA-（B）【90°回転】
特長
- 入庫時にターンテーブルが90°回転、出庫時も90°回転。
間口が狭い敷地にも対応しやすいタイプ。Aタイプに比べ間口が狭い敷地に対応できるため、マンションやホテルなどの施設の駐車場としてレイアウトがしやすいです。
- 入口付近に昇降搬送装置が無い開放的な入り口
入り口付近に昇降搬送装置が無いため、運転者のタワー式駐車場への出入りがスムーズに行えます。

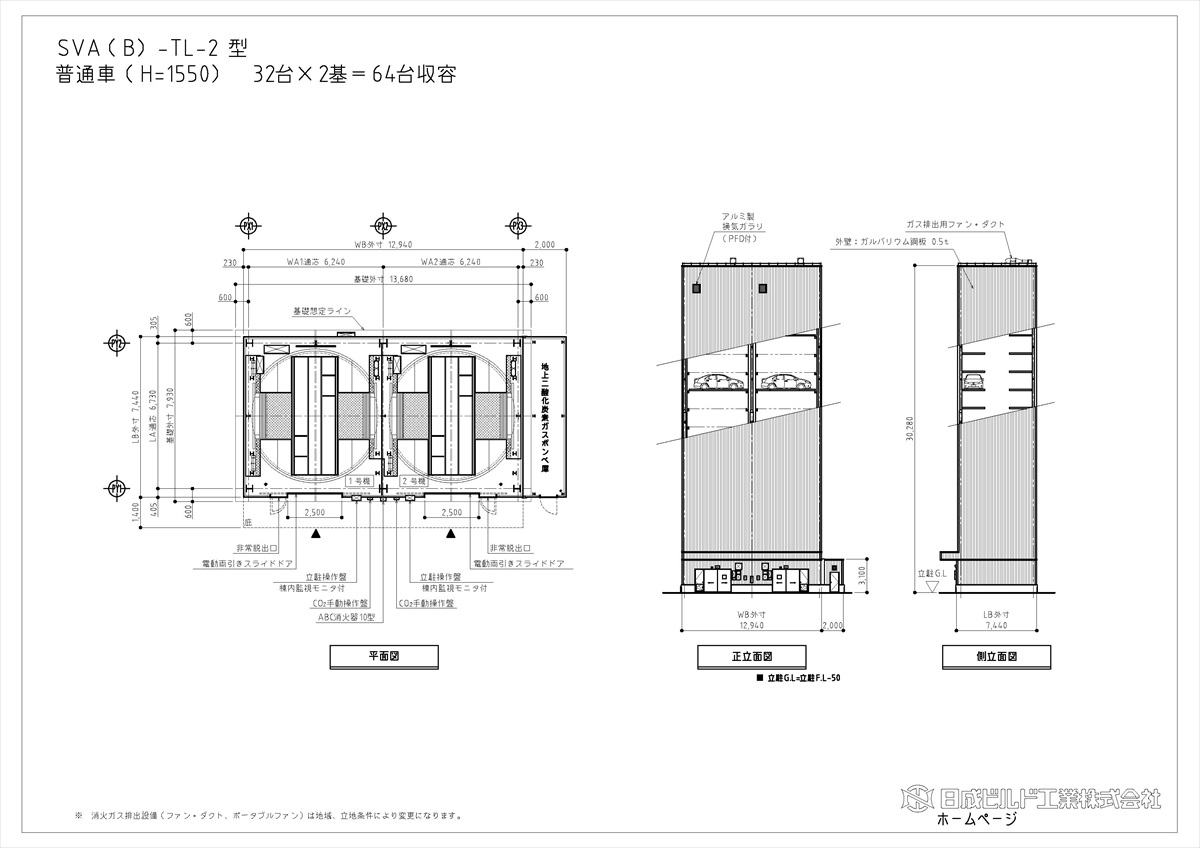

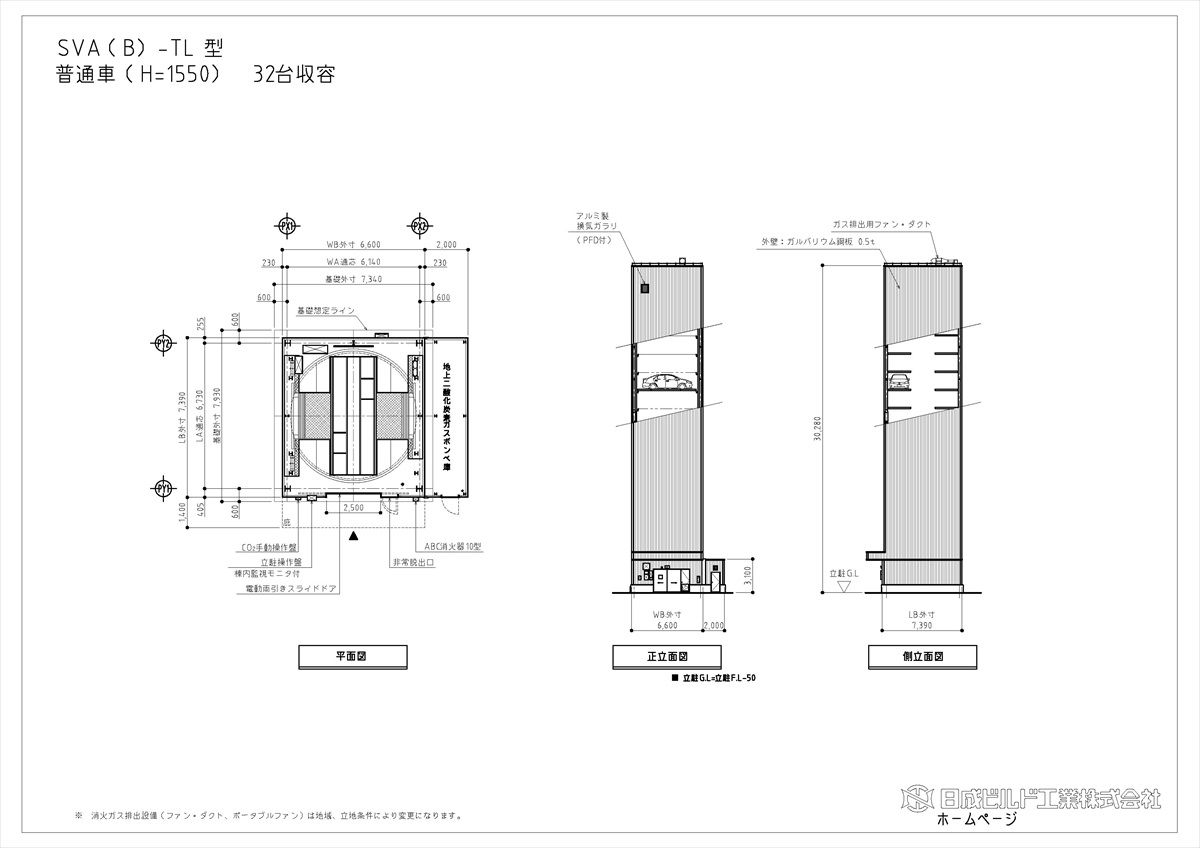

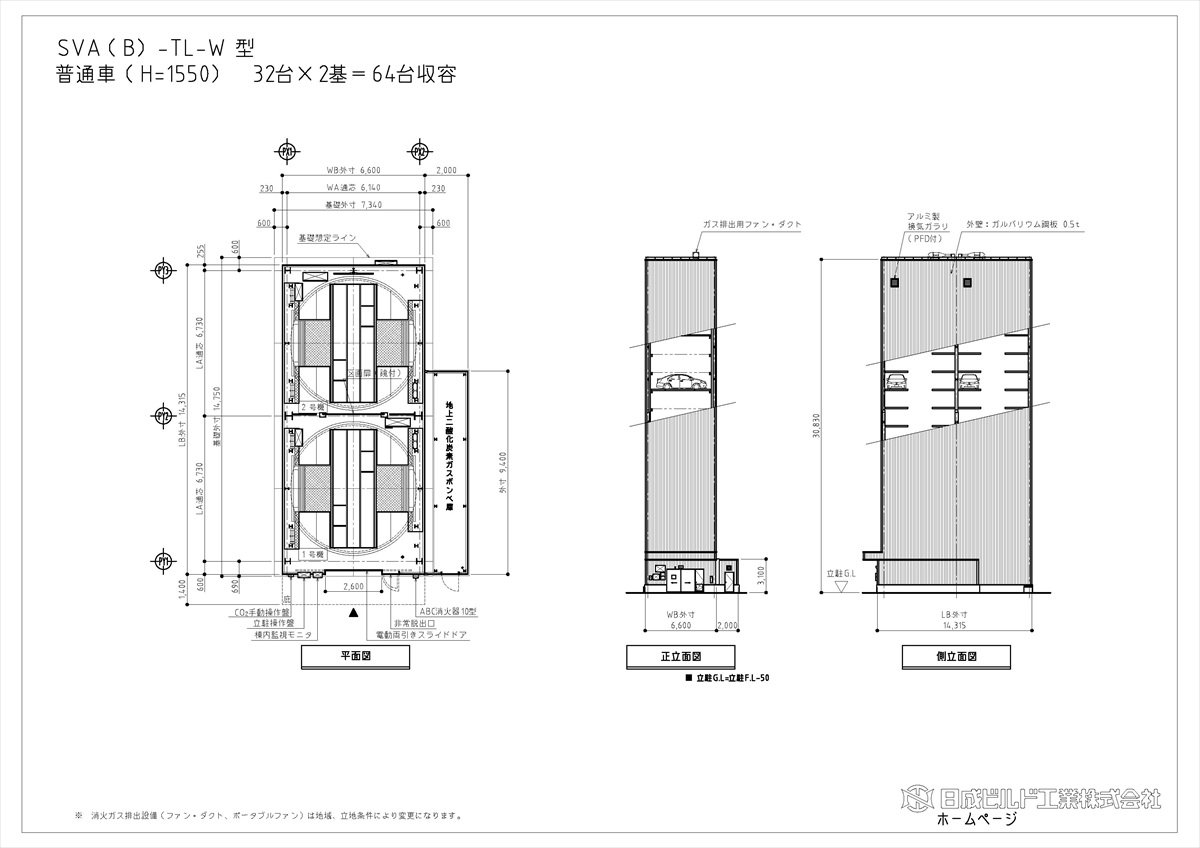

タワー式駐車場の配置例
仕様一覧（単棟タイプ）
収容したい車両の大きさから検討される場合は「パレットサイズ表」、計画地の大きさから検討される場合は「建物寸法表」をご参照ください。
※AタイプとBタイプでは機械装置の向きが変わります。当社では機械装置の向きを基準に符号（LB・WB）を付与しているため、AタイプとBタイプでは符号（LB・WB）が逆になります。詳細は「建物寸法表」をご参照ください。
※二酸化炭素ガスボンベ庫の設置位置は物件ごとに協議の上、変更になります。
パレットサイズ表
| パレットタイプ | M型 | ML型 | TL型 | TLL型 | XL型 | |
|---|---|---|---|---|---|---|
| 最大重量(kg) | 2,000 | 2,000 | 2,300 | 2,500 | 2,600 | |
| 最大車体寸法 (mm) |
車長 | 5,015 | 5,200 | 5,300 | 5,300 | 5,400 |
| 車幅 | 1,900 | 1,900 | 1,950 | 2,050 | 2,050 | |
| タイヤ外寸 | 1,850 | 1,850 | 1,900 | 1,900 | 2,000 | |

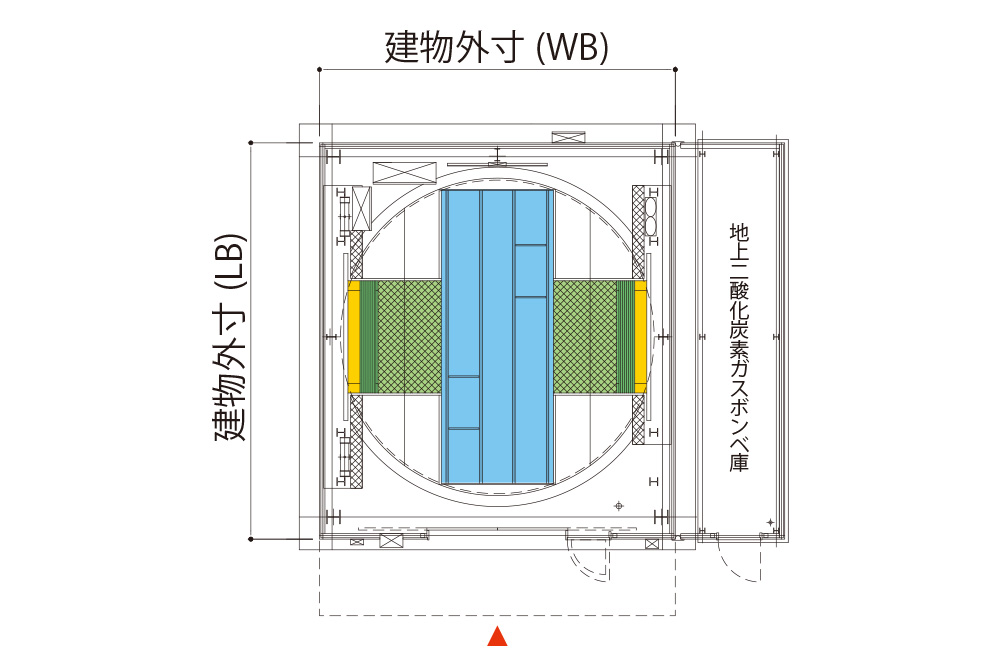

建物平面寸法
| パレットタイプ | M型 | ML型 | TL型 | TLL型 | XL型 | |
|---|---|---|---|---|---|---|
| 通芯寸法 (mm) |
LA | 6,580 | 6,580 | 6,730 | 6,880 | 7,030 |
| WA | 5,840 | 6,040 | 6,140 | 6,140 | 6,240 | |
| 1階外寸法 (mm) |
LB | 7,240 | 7,240 | 7,390 | 7,540 | 7,690 |
| WB | 6,300 | 6,500 | 6,600 | 6,600 | 6,700 | |
※一部地域のみ、塔状比による制限により平面寸法が大きくなる場合があります。
※柱サイズ、建物高さにより平面寸法が大きくなる場合があります。
※上記仕様は予告なく変更を行う場合がございますが、ご了承ください。
電力使用量
| パレットタイプ | M型 | ML型 | TL型 | TLL型 | XL型 | |
|---|---|---|---|---|---|---|
| 受電容量 (kVA) |
3φ 3W 200V | 25 | 29 | 40 | ||
| 1φ 3W 100V | 一般地：4, 寒冷地：7 | |||||
| 1φ 3W 200V | EV車対応の場合：4×(EV対応パレット台数) | |||||
※100Vの受電容量は設置する設備により変動します。
